Передвижная взрывотехническая лаборатория
Передвижная взрывотехническая лаборатория предназначена для выезда экспертов-взрывотехников на места происшествий для технико-криминалистического сопровождения раскрытия и расследования преступлений, связанных со взрывами (обеспечение экспертных работ на месте взрывов, экспертиза взрывчатых веществ, обнаружение и транспортировка ВВ).
Предметом судебной взрывотехнической экспертизы являются обстоятельства дела, связанные с установлением групповой принадлежности и источника происхождения взрывных устройств (боеприпасов и самодельных изделий), взрывчатых веществ и средств взрывания, а также обстоятельств взрыва.

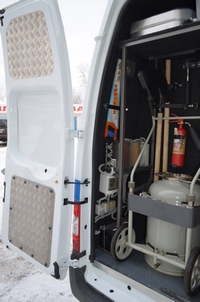

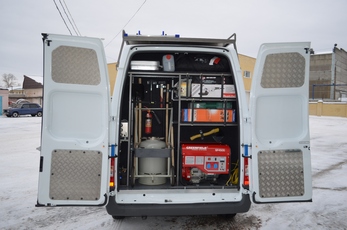

В автомобиле предусмотрена возможность размещения и транспортирования всех комплектующих приборов и инструментов, входящих в его состав. Размещение и крепление оборудования обеспечивает безопасность и оперативность выполнения функциональных задач при работе и при движении, а также техническом обслуживании и ремонте ПВЛ.

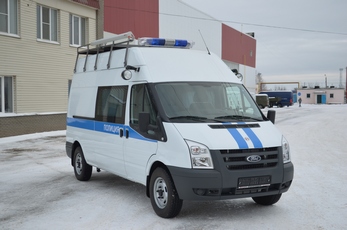

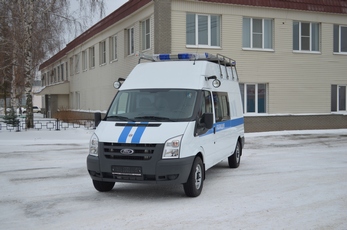

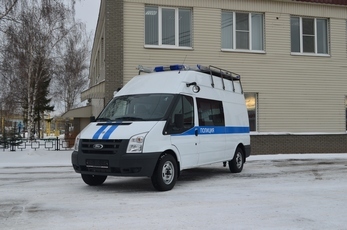

Цветографическая раскраска – согласно ГОСТ Р 50574-2002 (с надписью «ПОЛИЦИЯ»).
В зависимости от выбора шасси автомобиля для изготовления ПВЛ салон лаборатории может иметь до 6 отсеков:

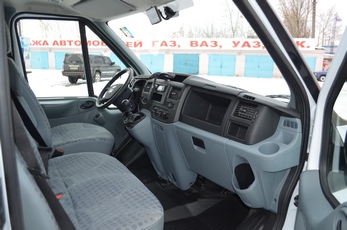

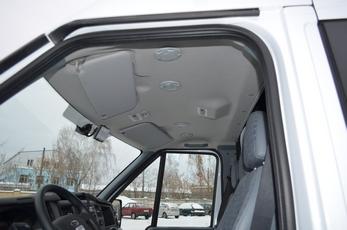

- кабина водителя,

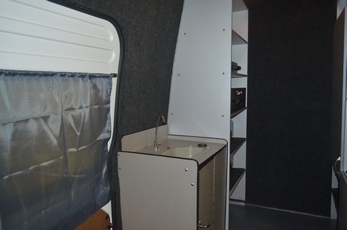

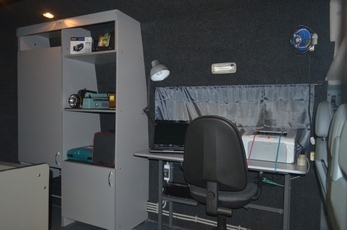

- лабораторный салон,
- бытовой салон с набором бытовой техники,
- санитарно-гигиенический,
- спальный отсек,
- грузовой отсек.

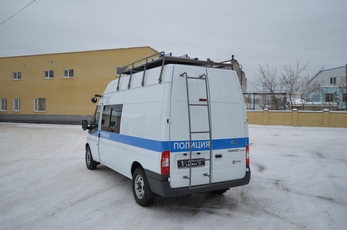

На крыше ПВЛ установлена смотровая площадка (багажник), предназначенная для размещения дополнительного оборудования и выполнения следственных мероприятий (например, для проведения фото-видеосъёмки, установки осветителей и т.д.)
Полезная площадь лаборатории : до 20,0 кв. м.
Полезный объем салона : до 45 куб. м.
Задачи судебной взрывотехнической экспертизы
- установление факта взрыва;
- установление причин возникновения аварийной ситуации;
- установление природы взрыва, его эпицентра и механизма;
- определение конструкции взрывного устройства, принципа его функционирования, поражающих свойств, массы использованного заряда взрывчатого вещества, квалификации, необходимой для изготовления самодельного взрывного устройства.
Объекты исследования судебной взрывотехнической экспертизы
- штатные боеприпасы взрывного действия (мины, гранаты, бомбы) и самодельные изделия;
- их остатки или следы взрыва;
- средства взрывания; взрывчатые вещества (военного, промышленного или универсального назначения), пороха, пиротехнические средства и пиротехнические смеси;
- артиллерийские и инженерные боеприпасы;
- продукты взрыва и объекты, подвергшиеся его действию;
- объемы помещений, где могут образовываться пыле-газовоздушные смеси;
- места происшествий по делам обо всех видах взрывов;
- материалы уголовного дела, относящиеся к предмету экспертизы;
- образцы для сравнительного исследования.
Оснащение лаборатории
В зависимости от поставленных задач используемого шасси ПВЛ может комплектоваться:
- комплекс для проведения взрывотехнических экспертиз ВК-10;
- комплект технических средств «Кратер-1», «Кратер- 2»;
- чемодан экспресс-лаборатория;
- изделие «Крест»;
- комплект сапера №77;
- переносной детектор ВВ;
- видеокамера;
- комплект автоинструмента;
- переносной осветитель со штативом;
- складная лестница;
- сейф;
- комплект спецодежды;
- радиостанция 27 МГц;
- комплект шанцевого и вспомогательного инструмента;
- постановщик радиопомех (радиоблокиратор);
- щит укрытия противоосколочный ЭТЦ-11 с ручным манипулятором;
- рентгеновская установка;
- металлодетектор;
- комплект разрушителей ЭТЦВ-14(Штанга);
- нелинейный локатор;
- комплект досмотровых зеркал с подсветкой и телескопической штангой;
- оргтехника для документирования места происшествия (ноутбук, принтер, видеокамера, цифровой фотоаппарат);
- комплект осветительного оборудования;
- комплект альпинистского оснащения;
- комплект электроинструмента (электродрель, отрезная машина, электропила и пр.);
- комплект удлинителей, подрывная машина и пр.
Специальные взрывозащитные контейнеры
Контейнер № 1 (ЭТЦ-1) предназначен для хранения и транспортировки, в основном, средств детонирования — капсюлей-детонаторов и электродетонаторов. Контейнер выдерживает взрыв заряда взрывчатого вещества до 10 г в тротиловом эквиваленте, что соответствует 5-6 электродетонаторам типа ЭД №8 или ЭДП.
Контейнер № 2 (ЭТЦ-2) предназначен для хранения и транспортировки взрывных устройств, в том числе и армейских боеприпасов, за исключением кумулятивных, с массой заряда взрывчатого вещества до 0,5 кг в тротиловом эквиваленте. Например, в нем можно транспортировать 8-10 гранат типа Ф-1 или 5 гранат типа РГД-5.
Контейнеры № З и № ЗМ (ЭТЦ-З и ЭТЦ-ЗМ) предназначены , в основном, для хранения взрывных устройств или подозрительных предметов в стационарных условиях, аэропортах, станциях метрополитена и других общественных зданиях. В этих контейнерах их можно располагать соответственно с массой заряда взрывчатого вещества до 0,85 кг и 1,5 кг в тротиловом эквиваленте с любой осколочной оболочкой. Контейнер ЭТ-ЦЗМ комплектуется подъемно-транспортной тележкой для загрузки его в транспортное средство.
Взрывозащитные средства
Специальный взрывозащитный комплект ЭТЦ-11 предназначен для обеспечения безопасности специалиста, производящего обезвреживание взрывных устройств, при несанкционированном взрыве заряда взрывчатого вещества до 5 кг ТНТ в стальном цилиндрическом корпусе толщиной до 4 мм, на расстоянии 4 м. В состав комплекта входят: складной щит с навесной противоосколочной защитой, легко перемещаемый оператором; манипуляторное устройство, обеспечивающее перемещение взрывоопасных предметов, перерезание крепежа ВУ, доставку средств разрушения ВУ и т.д.; легкий взрывозащитный костюм; транспортная укладка для обеспечения сохранности и транспортировки составных частей изделия.
Взрывозащитный костюм ЭТЦВ-12 обеспечивает безопасность оператора при взрыве 4 кг ТНТ на расстоянии 4 м и защиту от осколочного воздействия ручных гранат всех типов (включая РГО). Костюм укомплектован двумя манипуляторами со сменными исполнительными механизмами 5-ти типов (различные типы схватов и резак для перерезания проводов), обеспечивающими выполнение необходимых операций на расстоянии до 1,5 м. Костюм может применяться при обезвреживании взрывных устройств, установленных в стесненных условиях, в том числе, в общественном наземном транспорте, самолетах и т.д. Вес комплекта не более 65 кг.
Средства разрушения (обезвреживания) взрывоопасных объектов
Комплект для обезвреживания взрывных устройств ЭТЦ-5 предназначен для обезвреживания взрывных устройств (ВУ) методом их разрушения на отдельные невзрывоопасные части. В его состав входят: взрывные кумулятивные разрушители (КР); изделие для установки и крепления разрушителей в трех взаимно-перпендикулярных плоскостях; защитное устройство, исключающее поражение окружающей обстановки, и специальные укладки для обеспечения ЭТЦ-5 позволяет эффективно обезвреживать (разрушать) ВУ, закамуфлированные в различные предметы и упаковки и содержащие высокочувствительные ВВ (типа А91, пластиты, ТГ). Одним из достоинств разрушителя является возможность обезвреживания (благодаря быстродействию) неизвлекаемых мин-ловушек, сохранности и безопасности транспортировки составных частей комплекта.
По желанию заказчика передвижная лаборатория взрывотехнической экспертизы может быть укомплектована мобильным роботехническим комплексом отечественного (например, «Вездеход-ТМЗ») или импортного производства, рентгенотелевизионым комплексом (например, «Шмель-240ТВ), а также другим оборудованием.
Окончательный вариант оснащения передвижного лабораторного комплекса основным и вспомогательным, диагностическим и лабораторным оборудованием, а также расходными и вспомогательными материалами определяется в зависимости от выбора проводимых исследований, экспертиз, испытаний и проверок; назначения лаборатории, определяемых показателей, методов исследования. Наши специалисты готовы предложить несколько вариантов оснащения и компоновочных схем передвижной лаборатории.
